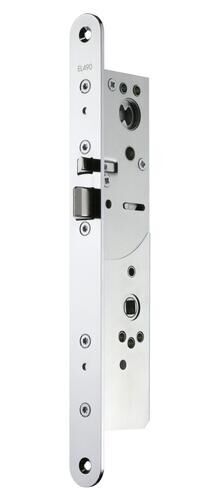

EL490 vedintoiminen moottorilukko profiilioveen

KÄYTTÖKOHTEET:
- toimistojen ja liikekiinteistöjen sisä- ja ulko-ovet
- sairaaloiden sisä- ja ulko-ovet
- oppilaitosten sisä- ja ulko-ovet
- kerrostalojen ulko-ovet
- poistumistieovet
- palo-ovet
- oviautomatiikalla varustetut ovet

TOIMINTA:
Ulkopuolella vedin, sisäpuolella painike tai painike ja vedin: ovi on avattavissa vetämällä tai työntämällä vetimesta, kun sähköinen ohjaus on päällä (esim. lukija tai painonappi), sisäpuolen painikkeella lukitus on avattavissa aina.

OMINAISUUDET

ABLOY EL490 ja EL590 moottorilukkorungoissa yhdistyvät monet toiminnot sekä ominaisuudet, jolloin sama lukko soveltuu käytettäväksi useisiin toiminnallisiin oviympäristöihin.

Seuraavat mekaaniset ja sähköiset toiminnot on valittavissa lukkorunkoa avaamatta:
Teljen ja kiilan kätisyydet
Poistumispainikkeen toiminta: painike toimii aina tai söhköisesti ohjattuna
Aukiohjausaika 1-20 sekuntia

TILATIEDOT

Tilatiedot kulunvalvontta varten:
telki takalukittuna
painikekäyttö
avainpesän ja/ tai vääntönupin käyttö (varaosa tilattavissa erikseen)
Tilatiedot oviautomatiikkaa varten:
telki sisällä

Tilatietoja ei saada sähkökatkon aikana.

TEKNISET TIEDOT

Käyttöjännite: 12 (-10%) - 24 (+15%) VDC STAB
Virta:
lepo: 50 mA (12 VDC), 25 mA (24 VDC)
aktiivi (50N tiivistekuormalla): 600 mA (12 VDC), 250 mA (24 VDC)
maksimi: 1700 mA (12 VDC), 700 mA (24 VDC)
Tilatietokytkin: Maksimi 30 V, 100 mA
Käyttölämpötila: -20... +60C
Teljen ulostulo: 14 mm (EL490)
Karaetäisyys: 29 mm (EL490)
Rintalevy: 25 mm (EL490)
Kara: 8 mm
Ovivälys: 2 - 5,5 mm (rinta- ja vastalevyn välinen etäisyys)
Pintakäsittely: kromattu rintalevy
